DYHZQ電液動回轉器（轉角器）
【特 點】 ：
1、實現機、電、液、儀一體化，可遠距離控制、中央調度室監控和微機控制。
2、電動執行機構（電動頭）由蝸桿傳動、彈簧力矩控制、機械磨損大、力矩經常失靈，不易調整，過載燒電機，操作不方便，而回轉液壓傳動，過載溢流保護、無級調整、運行平穩、力矩較大、任意鎖定，配置不同的儀器，儀表可實現管道內衡流控制。
3、采用全封閉結構，不漏油、不吸塵、不吸水、內部不銹蝕，使用壽命長，適應各種非高溫（120℃以下）的惡劣環境使用。
4、特別是風門選用DYHQ-C型可任意調節不同角度，調節風量大小比雙行程氣動執行機構、電動執行機構操作簡便、可靠。
5、在電控部分，電動頭是由多組接線端子、二級管、繼電器等復雜的電子元件組成，質量不穩定，在金屬、煤炭等大氣污染惡劣的環境中使用容易使之失靈，而回轉器結合液壓特點采用進口全封閉集成電路板，體積小，重量輕，啟閉速度快。
6、液壓缸兩端設有機械調整機構，便于現場安裝要求。
7、設有電動、手動裝置，且無需切換任意操作，方便安裝和停電時工作。
工作原理
DYHQ回轉器是一種機、電、液、儀一體化的新型電液動力裝置，它以液壓缸為主體，由電動機、油泵、油箱、濾油器、液壓集成閥、轉臂連桿組合的總成。
通過電機運轉帶動油泵，經液壓集成閥即可使液壓輸出力和位移運動，帶動轉臂連桿產生0-90度、0-120度間任意鎖定。

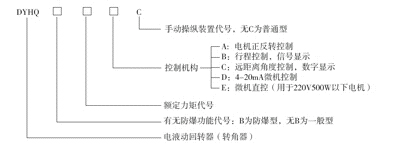

【產品型號編制規則】：

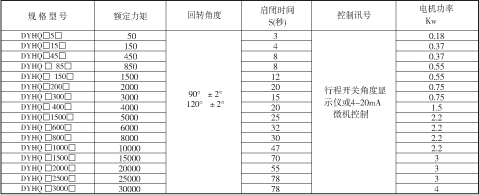

【主要技術參數】：
注：用戶如需表中未列出的特殊要求，可按用戶要求設計制造。
訂貨須知：
1、用戶在訂貨時，須注明產品種類、型式、力（或力矩）、速度、行程和使用位置等基本參數，缺一不可。
如有特殊需求亦請說明。
2、電氣控制部分均由用戶自行解決、樣本中所列電氣控制電路，僅供參考。
3、安裝、使用、維修等事項，請參見產品使用說明書（隨貨同行）。
4、產品發出6個月后，確因本公司制造問題，本廠實行三包，并供應配件。 |
